Станок точильно-шлифовальный ТШ-3, купить в Хабаровске

Станок точильно-шлифовальный ТШ-3 производство завода изготовителя Россия, широко известен как качественное и надежное оборудование для проведения нетрудоемких токарно-слесарных работ. На производствах и ремонтных участках их наиболее часто используют для заточки слесарно-токарного инструмента, а также в лабораториях для изготовления опытных образцов и качественной шлифовки металлических поверхностей.

Несмотря на то, что станки данной серии относятся к полупромышленному классу и требуют подключения напряжения в 380 В, их нередко применяют в кустарных и бытовых условиях. Мощность главного привода составляет 3 кВт, при частоте вращения 1000 об./мин.

Станок укомплектован тумбой, защитным экраном, опционально могут быть установлены пылесборники и устройства блокировки привода при открытии экрана (ТШ-3.20, ТШ-3х20).

Станок ТШ-3 имеется возможность подключения пылеулавливающих установок.

Модельный ряд станков ТШ-2 и ТШ-3

Станки с прямым приводом и шлифовальным кругом 300х40х76 мм

ТШ-2 Аналог ТШС 300

ТШ-2.20 c дополнительной блокировкой двигателя. Аналог ТШС 300.1

ТШ-2.25 с пылесосом

ТШ-2.35 с пылесосом и блокировкой двигателя

Станки с прямым приводом и шлифовальным кругом 350х40х76 мм

ТШ-2М Аналог ВЗ-879

ТШ-2М.20 с доп.блокировкой двигателя

ТШ-2М.25 с пылесосом. Аналог ВЗ-879-01

ТШ-2М.35 с пылесосом и блокировкой двигателя

Станки с ременным приводом и шлифовальным кругом 350х40х127 мм

ТШ-2М Аналог ВЗ-879

ТШ-2М.20 с доп.блокировкой двигателя

ТШ-2М.25 с пылесосом. Аналог ВЗ-879-01

ТШ-2М.35 с пылесосом и блокировкой двигателя

Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин

ТШ-3 Аналог ТШС 400

ТШ-3.20 c доп.блокировкой двигателя. Аналог ТШС 400.1

ТШ-3.25 с пылесосом

ТШ-3.35 с пылесосом и блокировкой двигателя

Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 5,5 кВт, 1500 об/мин

ТШ-3М Аналог 3К634, 3Б634, 3Т634-01

ТШ-3М.20 с доп.блокировкой двигателя

ТШ-3М.25 с пылесосом

ТШ-3М.35 с пылесосом и блокировкой двигателя

Станки с ременным приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин

ТШ-3М

ТШ-3М.20 с доп.блокировкой двигателя

ТШ-3М.25 с пылесосом

ТШ-3М.35 с пылесосом и блокировкой двигателя

Видео обзор станка ТШ-3

Комплектность станка ТШ-3

Станок поставляется в собранном виде, упаковывается в ПЭ пленку или в деревянный ящик.

В комплект и стоимость станка входят защитные экраны 2шт, светильник местного освещения 1шт. К станку прилагается руководство по эксплуатации 1экз.

Станки ТШ-2.20 (Россия) и ТШ-3.20 (Россия) комплектуются устройством отключения электродвигателя при поднятии защитного экрана. Устройство правки шлифовального круга поставляется по требованию заказчика и за отдельную плату.

Дополнительно устанавливается оборудование для улавливания металлических отходов, такое как пылеулавливающяя установка. Подробнее вы можете узнать в разделе: Пылеулавливающие установки.Гарантийный срок эксплуатации — 12 месяцев. Начало гарантийного срока исчисляется со дня пуска станка в эксплуатацию, но не позднее 6-и месяцев с момента отгрузки потребителю с завода-изготовителя.Гарантийная наработка каждого станка в течение гарантийного срока эксплуатации не более 6000 (шесть тысяч) часов.

Указание мер безопасности

Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Требования безопасности труда при эксплуатации станка устанавливаются соответствующими разделами руководства и настоящим разделом.

Схемы точильно-шлифовального станка ТШ-3

Крепление шлифовального круга (ТШ-3)

Крепление шлифовального круга

Устройство и составные части точильно-шлифовального станка ТШ-3 (3.10)

Основные составляющие элементы точильно-шлифовального станка ТШ-3 (схема)

Основные составляющие элементы точильно-шлифовального станка ТШ-3 (схема)

Описание составных частей станка ТШ-3:

Тумба
Защитный экран
Кожух левый, кожух правый
Крышка
Подручник
Подручник
Кронштейн
Кронштейн
Коробка
Переключатель
Кнопка СТОП
Кнопка ПУСК
Светильник
Электродвигатель

Схема электрооборудования

Электросхема ТШ-3

Схема электрическая принципиальная

Общие сведения

На станках установлен электродвигатель М1, работающий в режиме трехфазного включения, вводный автомат QF1, пускатель электромагнитный КМ1, кнопка пуск SB2, кнопка стоп SB1. Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

Описание работы в режиме трехфазного включения (рисунок).

Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя. Остановка электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1. Защита электрооборудования от перегрузки производится электротепловым реле FP1.

Установка точильно-шлифовального станка ТШ-3 на фундамент (чертеж вид снизу)

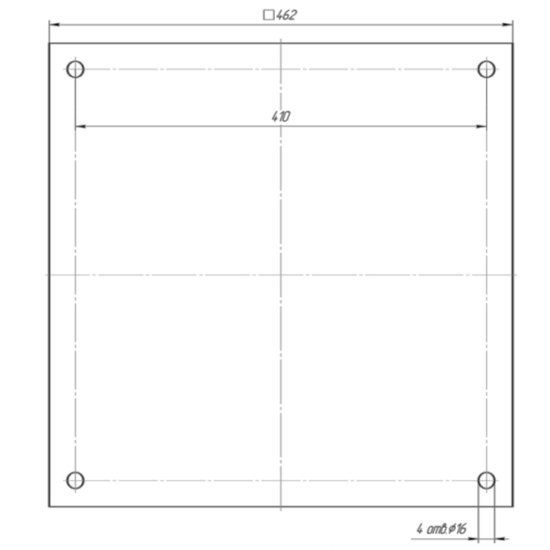

Опорная поверхность тумбы, вид снизу (ТШ-3)

Опорная поверхность тумбы, вид снизу (ТШ-3)

Схема транспортировки станка ТШ-3.10

Схема транспортировки станка ТШ-3
