Станок точильно-шлифовальный ТШ-3.20, купить в Хабаровске

Станок точильно-шлифовальный ТШ-3.20 производится в России. Модель используют в мастерских, автосервисах, цехах различного формата и иных предприятиях. Точильный станок ТШ позволяет проводить качественные токарно-слесарные работы, заточки производственного инструмента, шлифования и полировки изделий.

Точильно-шлифовальный станок ТШ-3.20 хорошо зарекомендовал себя в финальной обработке деталей, позволяет максимально качественно снять фаски, заусенцы и отполировать металлические детали.

ТШ-3.20 комплектуется устройством автоматического отключением двигателя при подъеме защитного экрана.

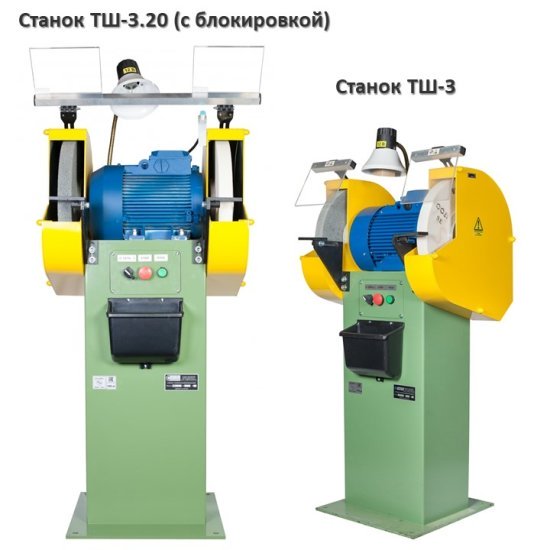

Отличие точильно-шлифовальных станков — модификации с блокировкой ТШ-3.20 от базовой ТШ-3

Дополнительно устанавливается оборудование для улавливания металлических отходов, такое как пылеулавливающие установки. Подробнее вы можете узнать в разделе: Пылеулавливающие установки.

Модельный ряд станков ТШ-2 и ТШ-3

Станки с прямым приводом и шлифовальным кругом 300х40х76 мм

ТШ-2 Аналог ТШС 300

ТШ-2.20 c дополнительной блокировкой двигателя. Аналог ТШС 300.1

ТШ-2.25 с пылесосом

ТШ-2.35 с пылесосом и блокировкой двигателя

Станки с прямым приводом и шлифовальным кругом 350х40х76 мм

ТШ-2М Аналог ВЗ-879

ТШ-2М.20 с доп.блокировкой двигателя

ТШ-2М.25 с пылесосом. Аналог ВЗ-879-01

ТШ-2М.35 с пылесосом и блокировкой двигателя

Станки с ременным приводом и шлифовальным кругом 350х40х127 мм

ТШ-2М Аналог ВЗ-879

ТШ-2М.20 с доп.блокировкой двигателя

ТШ-2М.25 с пылесосом. Аналог ВЗ-879-01

ТШ-2М.35 с пылесосом и блокировкой двигателя

Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин

ТШ-3 Аналог ТШС 400

ТШ-3.20 c доп.блокировкой двигателя. Аналог ТШС 400.1

ТШ-3.25 с пылесосом

ТШ-3.35 с пылесосом и блокировкой двигателя

Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 5,5 кВт, 1500 об/мин

ТШ-3М Аналог 3К634, 3Б634, 3Т634-01

ТШ-3М.20 с доп.блокировкой двигателя

ТШ-3М.25 с пылесосом

ТШ-3М.35 с пылесосом и блокировкой двигателя

Станки с ременным приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин

ТШ-3М

ТШ-3М.20 с доп.блокировкой двигателя

ТШ-3М.25 с пылесосом

ТШ-3М.35 с пылесосом и блокировкой двигателя

Видео обзор станка ТШ-3

Комплектность станка ТШ

Станок поставляется в собранном виде, упаковывается в ПЭ пленку или в деревянный ящик.

В комплект и стоимость станка входят защитные экраны 2 шт, светильник местного освещения 1 шт. К станку прилагается руководство по эксплуатации 1 экз.

Станки ТШ-2.20 (Россия) и ТШ-3.20 (Россия) комплектуются устройством отключения электродвигателя при поднятии защитного экрана.

Устройство правки шлифовального круга поставляется по требованию заказчика и за отдельную плату.

Гарантийный срок оборудования 12 (двенадцать) месяцев со дня пуска в эксплуатацию, но не более 18 (восемнадцати) месяцев с момента продажи.

Указание мер безопасности

Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Требования безопасности труда при эксплуатации станка устанавливаются соответствующими разделами руководства и настоящим разделом.

Схемы точильно-шлифовального станка ТШ-3.20

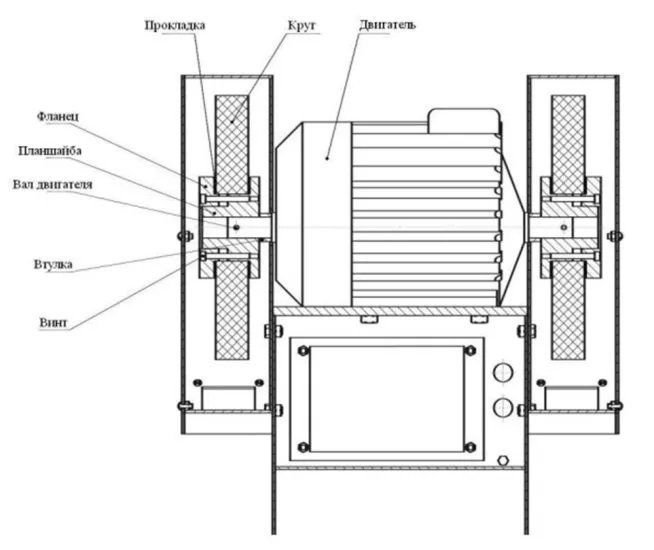

Крепление шлифовального круга

Крепление шлифовального круга

Устройство и составные части точильно-шлифовального станка ТШ-3.20

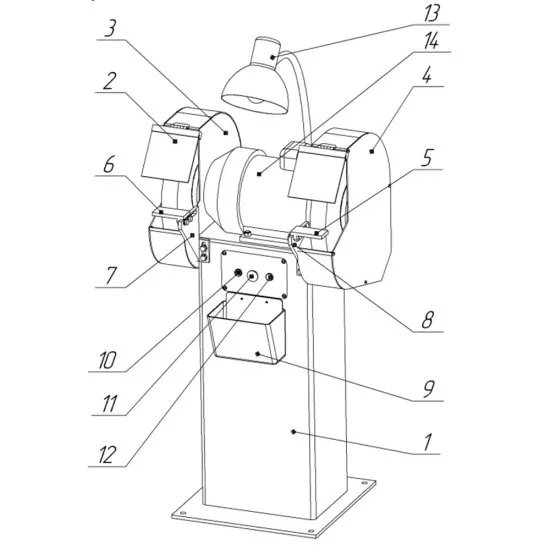

Составные части точильно-шлифовального станка ТШ-3.20 (схема)

Основные составляющие элементы точильно-шлифовального станка ТШ-3.20 (схема)

Описание составных частей станка ТШ-3.20

Тумба
Защитный экран
Кожух левый, кожух правый
Крышка
Подручник
Подручник
Кронштейн
Кронштейн
Коробка
Переключатель
Кнопка СТОП
Кнопка ПУСК
Светильник
Электродвигатель

Схема электрооборудования точильно шлифовального станка ТШ-3.20

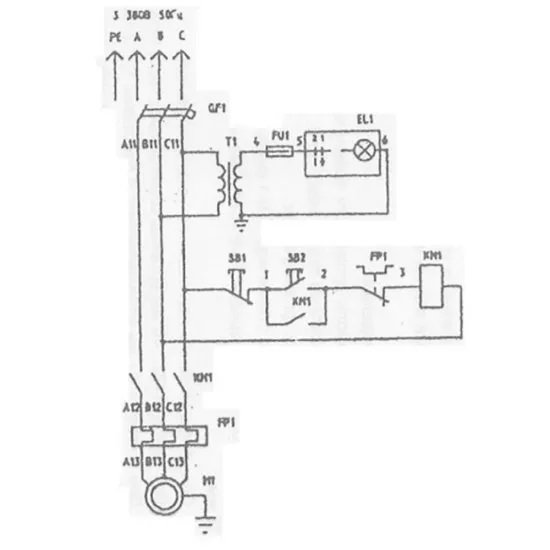

Электросхема (принципиальная)

Общие сведения

На станках установлен электродвигатель М1, работающий в режиме трехфазного включения, вводный автомат QF1, пускатель электромагнитный КМ1, кнопка пуск SB2, кнопка стоп SB1. Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

Описание работы в режиме трехфазного включения (рисунок).

Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя. Остановка электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1. Защита электрооборудования от перегрузки производится электротепловым реле FP1.

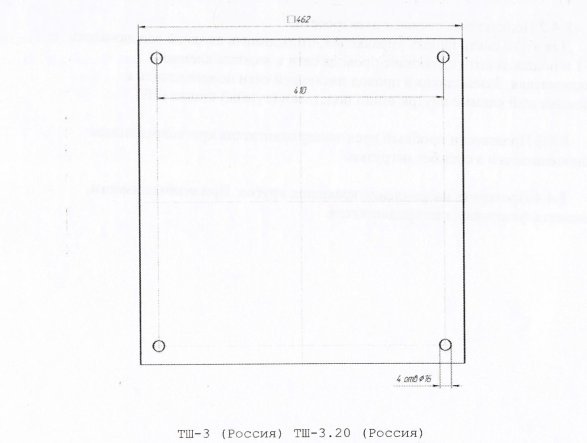

Установка точильно-шлифовального станка ТШ-3.20 на фундамент (чертеж вид снизу)

фундамент станка тш-3.20

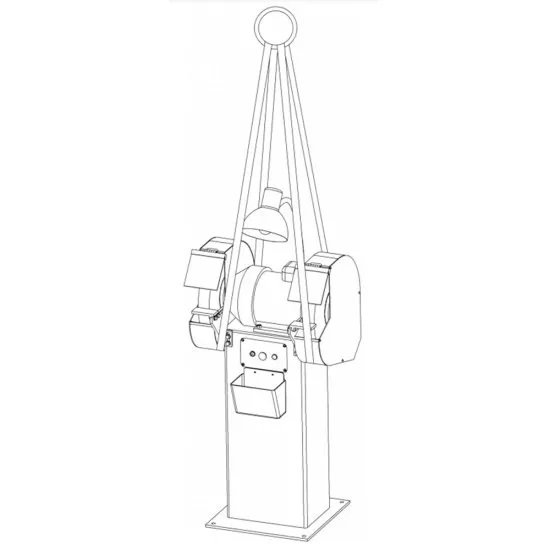

Схема транспортировки станка ТШ-3.20

Технические характеристики

Расположение двигателя ВЕРХНЕЕ — вращение кругов от электродвигателя
Блокировка двигателя/Пылесос Есть/Нет
Максимальная скорость резания, м/с 20
Высота центров кругов от основания, мм 974
Диаметр изношенного круга, мм 240
Посадочный диаметр, мм 127
Высота круга, мм 40
Наружный диаметр круга, мм 400
Блокировка двигателя Есть
Регулируемы подручники шт. 2
Класс неуравновешенности кл. 2 или кл. 1
Частота вращения вала, об/мин 1000
Ток питающей сети переменный трехфазный 50Гц, 380 В
Мощность, кВт 3
Масса нетто, кг 170
Масса брутто, кг 217
Габаритные размеры (LxBxH), мм 690x492x1270
Габаритные размеры (LxBxH), мм в упаковке 1400x840x1000
Габариты опорной поверхности тумбы, мм 462
Межцентровой размер, мм 410
Отверстие для крепления станины, мм (4 отв.) ø16
Комплект поставки станок в сборе; шлифовальные круги (400х40х127 2шт., установлены на станке); светильник местного освещения; защитные экраны (2 шт., установлены на станке); устройство отключения электродвигателя при поднятии защитного экрана; техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку
