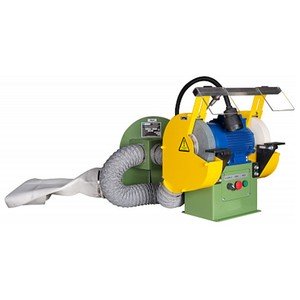

Настольный точильно-шлифовальный станок ТШ-1.35 предназначен для выполнения следующих заточных и шлифовальных работ:
- заточка различных видов станочного инструмента (токарных резцов, сверл);
- заточка слесарного инструмента (ножницы, зубила, ножи);
- выполнение слесарных работ (снятие заусенцев, фасок и т.п.);
При применении соответствующих приспособлений может быть использован для шлифовки и полировки деталей. Станок комплектуется светильником местного освещения и имеет два выхода под пылеотсос. Имеет крепления для установки его на слесарном столе, тумбе.
Станок точильно-шлифовальный ТШ-1.35 комплектуется устройством автоматического отключения двигателя при подъеме защитного экрана и пылеулавливающей установкой П-1100 (или другой моделью, по желанию заказчика).
Модельный ряд станка ТШ-1
В зависимости от выбранной модификации вы можете приобрести станки этой серии с разной комплектацией.
☑ Станки с прямым приводом и шлифовальным кругом 250х40х32 мм, 2,2 кВт, 1500 об/мин.
☑ Станки с прямым приводом. Шлифовальный круг 250х40х32 мм, алмазная чаша 200х20х3х32 мм.
☑ Станки с прямым приводом. Чашка алмазная 200х20х3х32 мм. Двигатель: 2,2 кВт, 3000 об/мин.
Комплектность станка ТШ-1 (1.35)
Станок поставляется в собранном виде, упаковывается в ПЭ пленку или деревянный ящик.
В комплект и стоимость станка входят защитные экраны 2 шт, светильник местного освещения 1 шт. К станку прилагается руководство по эксплуатации 1 экз.
☑ Станки ТШ 1.20 комплектуется устройством отключения электродвигателя при поднятии защитного экрана.
☑ Станки ТШ 1.25 — пылесосом по металлу.
☑ ТШ 1.35 оснащены как дополнительной блокировкой, так и пылеуловителем.
На базовую модель можно дополнительно установить оборудование для улавливания металлических отходов (пылеулавливающая установка). Подробнее вы можете узнать в разделе: Пылеулавливающие установки.
Комплект поставки:
- Станок в сборе;
- Шлифовальные круги (250х40х32 2шт., установлены на станке);
- Светильник местного освещения;
- Защитные экраны (2 шт., установлены на станке);
- Устройство отключения электродвигателя при поднятии защитного экрана;
- Пылеулавливающая установка 1 шт (П-1100, или другая модель по желанию заказчика*);
- Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.
Гарантийный срок эксплуатации — 12 месяцев.
Начало гарантийного срока исчисляется со дня пуска станка в эксплуатацию, но не позднее 6-и месяцев с момента отгрузки потребителю с завода-изготовителя.
Гарантийная наработка каждого станка в течение гарантийного срока эксплуатации не более 6000 (шесть тысяч) часов.
Срок службы до первого капитального ремонта — 9 лет.
Ресурсы поточности в отработанных тыс. час — 18.
Основные составляющие элементы пылеулавливающей установки П-1100
Описание составных частей станка П-1100:
1. Воздуховод
2. Центральная часть улитки
3. Рабочее колесо
4. Электродвигатель
5. Корпус
6. Фильтр-накопитель
7. Хомут
8. Основание (подставка)
9. Магнитный пускатель
Указание мер безопасности
Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Требования безопасности труда при эксплуатации станка устанавливаются соответствующими разделами руководства и настоящим разделом.
Руководство по эксплуатации ТШ-1 (1.35): основные технические данные
Крепление шлифовального круга точильно-шлифовального станка ТШ-1 (1.35)
Устройство и составные части точильно-шлифовального станка ТШ-1.35
Описание составных частей станка ТШ-1 (1.35*):
- Тумба
- Защитный экран
- Кожух левый, кожух правый
- Крышка
- Подручник
- Подручник
- Кронштейн
- Кронштейн
- Коробка
- Переключатель
- Кнопка СТОП
- Кнопка ПУСК
- Светильник
- Электродвигатель
- *Дополнительная блокировка, пылеулавливающая установка
Схема электрооборудования точильно шлифовального станка ТШ-1 (1.35)
Схема электрическая ТШ-1
На станках установлен электродвигатель М1, работающий в режиме трехфазного включения, вводный автомат QF1, пускатель электромагнитный КМ1, кнопка пуск SA1, кнопка пуск SA1, кнопка стоп SA2. Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к водному выключателю QF1/
Описание работы в режиме трехфазного включения (рисунок выше).
Включением вводного выключателя QF1 подается напряжение на станок. Нажатие кнопки SA1 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя. Остановка электродвигателя производится нажатием на кнопку SA2 «СТОП». При этом происходит отключение магнитного пускателя КМ1.
Установка точильно-шлифовального станка ТШ-1 (1.35)
Опорная поверхность тумбы (вид снизу)
Порядок установки
Распаковать станок и снять антикоррозионное покрытие путем протирания ветошью, смоченной маловязким маслом или уайт-спиритом с последующим протиранием насухо.
Установить станок на место крепления и закрепить тумбу.
Указания по монтажу электрооборудования. Произвести внешний осмотр электрооборудования:
- счетчик электроэнергии должен быть установлен не ниже, чем на 10А.
- для получения заключения о возможности эксплуатации станка при существующей проводке владелец станка обязан обратиться в территориальный орган энергонадзора и получить разрешение на подключение станка. Перед включением станка, работающего в режиме трехфазного переменного тока, необходимо подключить его к контуру заземления. Сопротивление заземления не должно превышать 0,10 м.
Подключить станок к электросети.
Для этого снять панель управления, отсоединить вводной выключатель QF1 и подсоединить питающие провода сети к водным клеммам выключателя. Заземляющий провод питающей сети подсоединить к заземляющей клемме внутри ниши подставки (тумбы) станка (РЕ).
Произвести пробный пуск электродвигателя кратковременным включением его в сеть без нагрузки.
Проверить направление вращения кругов. При необходимости поменять фазировку электродвигателя.
Порядок работы на станке
Для пуска необходимо повернуть двухпозиционный выключатель в положение I, затем нажать кнопку «Пуск» на панели управления станка. Для остановки станка нажать на красную кнопку «Стоп» на панели управления станка.
При обработке изделий:
Перед началом работы произвести правку кругов.
Для смены круга на станке снять крышку кожуха, отвернуть шесть винтов М6
фланца (см. рис. Крепление шлифовального круга), снять фланец и круг.
Для кругов Н=50 мм проставка не устанавливается;
Для кругов Н=32...40 мм устанавливается проставка Н=8 мм;
Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
Для кругов Н=10... 16 мм устанавливаются обе проставки.
Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка (рисунок ниже), разъемы расположены на задних стенках кожухов.
