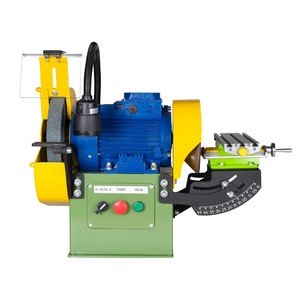

Настольные точильно-шлифовальные станки ТШ 1М с алмазной чашкой и абразивным кругом предназначены для выполнения:
- сухой заточки инструмента (сверл, резцов и пр.)
- выполнения слесарных работ (снятия заусенец, фасок и т.п.)
При применении соответствующих приспособлений станок может быть использован для шлифования и полирования изделий.
Работа на станках допускается только периферией алмазного шлифовального круга.
В части воздействия климатических факторов внешней среды станок изготавливается в исполнении УХЛ4 для категории размещения по ГОСТУ Р50786.
Модельный ряд станка настольного ТШ-1
В зависимости от выбранной модификации вы можете приобрести станки этой серии с разной комплектацией.
☑ Станки с прямым приводом и шлифовальным кругом 250х40х32 мм, 2,2 кВт, 1500 об/мин.
☑ Станки с прямым приводом. Шлифовальный круг 250х40х32 мм, алмазная чаша 200х20х3х32 мм.
☑ Станки с прямым приводом. Чашка алмазная 200х20х3х32 мм. Двигатель: 2,2 кВт, 3000 об/мин.
Комплектация заточного станка ТШ-1М с алмазным кругом (чашкой):
- Станок в сборе (защитный кожух кругов входит в корпус станков);
- Шлифовальные круги (250х40х32 25А 1шт., установлены на станке);
- Чашка алмазная 200х20х3х32 мм АС4 100/80;
- Светильник местного освещения;
- Защитные экраны (2 шт.);
- Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.
Гарантийный срок эксплуатации — 12 месяцев.
Начало гарантийного срока исчисляется со дня пуска станка в эксплуатацию, но не позднее 6-и месяцев с момента отгрузки потребителю с завода-изготовителя.
Гарантийная наработка каждого станка в течение гарантийного срока эксплуатации не более 6000 (шесть тысяч) часов.
Срок службы до первого капитального ремонта— 9 лет.
Ресурсы поточности в отработанных тыс. час.—18.
Дополнительно в комплект поставки можно заказать пылеуловитель, блокировку вращения двигателя при открытии защитного экрана.
Указание мер безопасности
Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Требования безопасности труда при эксплуатации станка устанавливаются соответствующими разделами руководства и настоящим разделом.
Руководство по эксплуатации ТШ-1М с алмазной чашей: основные технические данные

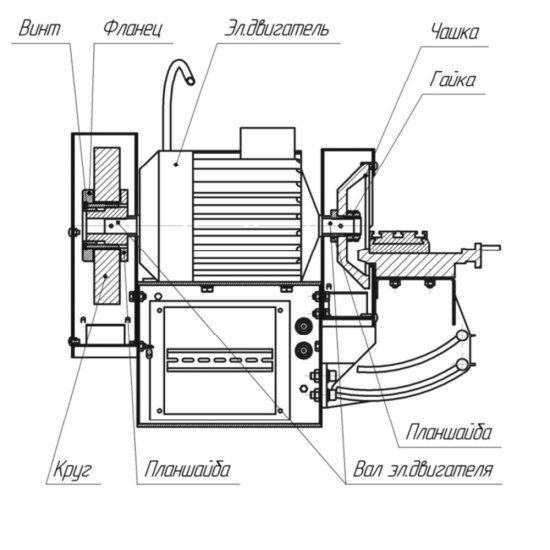

Крепление шлифовального круга
Устройство и составные части точильно-шлифовального станка ТШ-1М

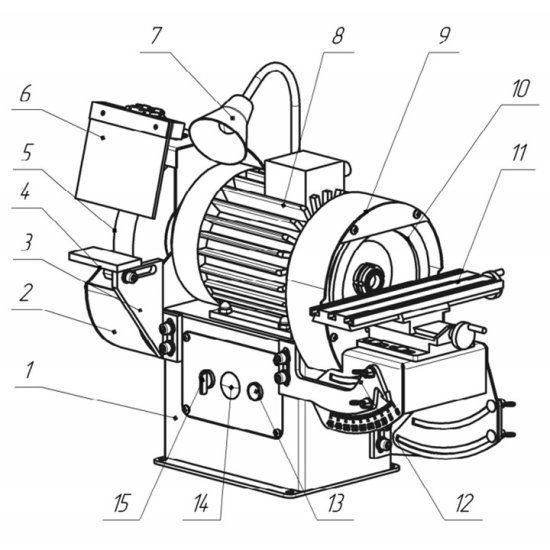

Основные составляющие элементы точильно-шлифовального станка ТШ-1 (схема)
Состав станка ТШ-1М:
1. Тумба
2. Защитный кожух левый
3. Кронштейн левый
4. Подручник
5. Шлифовальный круг
6. Защитный экран
7. Светильник местного освещения
8. Электродвигатель
9. Защитный кожух правый
10.Алмазная чашка
11. Стол
12. Кронштейн стола
13. Кнопка ПУСК
14. Кнопка СТОП
15. Двухпозиционный переключатель

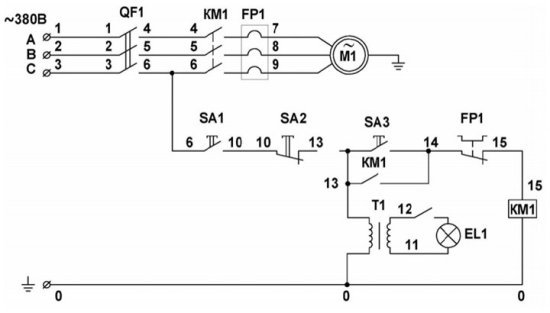

Схема электрооборудования точильно шлифовального станка ТШ-1М
Схема электрическая
На станках установлен электродвигатель М1, работающий в режиме трехфазного включения, вводный автомат QF1, пускатель электромагнитный КМ1, кнопка пуск SА1, кнопка стоп SА2. Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.
Описание работы в режиме трехфазного включения (см. схему электрооборудования).
Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SА1 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя. Остановка электродвигателя производится нажатием на кнопку SА2 «Стоп». При этом происходит отключение магнитного пускателя КМ1. Защита электрооборудования от перегрузки производится электротепловым реле FP1.
Установка точильно-шлифовального станка ТШ-1М

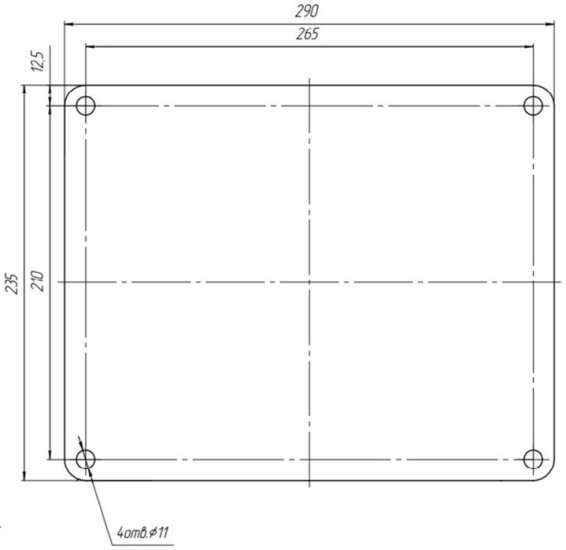

Опорная поверхность тумбы, вид снизу
Порядок установки
Распаковать станок и снять антикоррозионное покрытие путем протирания ветошью, смоченной маловязким маслом или уайт-спиритом с последующим протиранием насухо.
Установить станок на место крепления и закрепить тумбу четырьмя анкерными болтами М10.
Указания по монтажу электрооборудования
Произвести внешний осмотр электрооборудования:
- счетчик электроэнергии должен быть установлен не ниже, чем на 10А.
- для получения заключения о возможности эксплуатации станка при существующей проводке владелец станка обязан обратиться в территориальный орган Энергонадзора и получить разрешение на подключение станка. Перед включением станка, работающего в режиме трехфазного переменного тока, необходимо подключить его к контуру заземления. Сопротивление заземления не должно превышать 0,10 м.
Подключить станок к электросети.
Для этого снять панель управления, отсоединить вводной выключатель QF1 и подсоединить питающие провода сети к водным клеммам выключателя. Заземляющий провод питающей сети подсоединить к заземляющей клемме внутри ниши подставки (тумбы) станка (РЕ).
Произвести пробный пуск электродвигателя кратковременным включением его в сеть без нагрузки.
Проверить направление вращения кругов. При необходимости поменять фазировку электродвигателя.
Порядок работы на станке
Для пуска станка необходимо повернуть двухпозиционный выключатель в положение I, затем нажать кнопку «Пуск» на панели управления станка.
Для остановки станка нажать на красную кнопку «Стоп» на панели управления станка.
При обработке изделий:
Перед началом работы произвести правку кругов.
Для смены круга на станке снять крышку кожуха, отвернуть шесть винтов М8 фланца (см. рис. Крепление шлифовального круга), снять фланец и круг.
Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка, разъемы расположены на задних стенках кожухов.
Разъем крепления патрубка пылеотсасывающего аппарата
