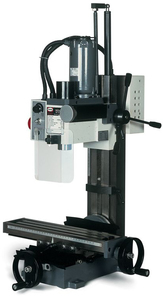

Вертикально-фрезерный станок FPX-25E, купить в Хабаровске

Вертикально-фрезерный станок марки FPX-25E используется для того, чтобы обрабатывать элементы и корпусы, выполненные из различных материалов, металла, пластика и так далее. Его мощности вполне достаточно для применения на предприятии, занимающимся выпуском мелкосерийной продукции. Кроме того, его зачастую устанавливают в домашних мастерских. Он занимает минимальное количество свободного пространства, потребляет не слишком много электрического тока, к тому же есть возможность подключать его к сети под напряжением 220 В.

Универсальный вертикально-фрезерный станок имеет достаточно тонкую подачу шпинделя, к тому же при необходимости можно отрегулировать глубину сверления заготовки. Данный станок может применяться для целого ряда технологических операций – сверления, фрезеровки и целого ряда других действий, подразумевающих использование осевого режущего инструмента.

Основные узлы и детали оборудования

1. Электродвигатель главного привода.
2. Потенциометр.
3. Выключатель электродвигателя.
4. Аварийный выключатель.
5. Крышка предохранителя.
6. Защитный экран.
7. Стол.
8. Зажим поперечного перемещения стола.
9. Маховик продольной подачи стола.
10. Маховичок микроподачи шпинделя.
11. Шкаф электрооборудования.
12. Ручка вертикального перемещения фрезерной головки.
13. Шпиндель.
14. Зажим ограничителя вертикального перемещения фрезерной головки.
15. Стойка станка.
16. Маховик поперечной подачи стола.
17. Основание.

Дополнительная информация

Для установки инструмента 4 в шпиндель 3 станка снимите колпачок 1 с инструментального штока. Вставьте фиксатор шпинделя (фиксатор входит в комплект поставки станка) в специальное отверстие 2, расположенное справа, в верхней части фрезерной головки. В шпиндель станка установите инструмент с конусной оправкой MK III и с внутренней резьбой M 12 вместо хвостовика. Удерживая конусную оправку с инструментом одной рукой, другой закрутите инструментальный шток. Затяните гайку штока ключом. Удалите фиксатор шпинделя из станка. Вставьте колпачок 1 инструментального штока на место.

Комплектация

Наименование	Количество
Патрон 1 – 13; В16	1шт
Конус патронный MK III	1шт
Инструментальный болт	1шт
Стопор шпинделя	1шт.
Маслёнка	1шт.
Ручка для штурвала перемещения стола	2шт.
Сухари Т-образного стола	2шт.
Предохранитель 3.15 А.	1шт.
Инструмент:
Ключ сверлильного патрона	1шт.
Ключ торцевой шестигранный 6; 5; 4; 3	4 шт.
Ключ гаечный 17 x 19, 14 x 17, 8 x 10	3шт.
Ключ специальный 36мм	1 шт.
Ключ радиусный 45 x 52	1 шт.
Инструкция по эксплуатации
