Станок точильно-шлифовальный ТШ-4.20, купить в Хабаровске

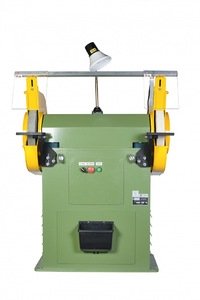

Станок точильно-шлифовальный ТШ-4.20 — это мощная машина для заточных и шлифовальных работ из серии российских ТШ. Он имеет большую опорную поверхность и высокую виброустойчивость. Поэтому часто именно даннная модификация встречается на больших предприятиях с полной загруженностью. Модификация серии ТШ со значением «.20» отличается комплектацией устройством отключения электродвигателя при поднятии защитного экрана (дополнительная блокировка).

Выполняет операции:

зачистка облоев литья, поковок, сварных швов;
заточка различных видов станочного инструмента (токарных резцов, сверл);
заточка слесарного инструмента (ножницы, зубила, ножи);
выполнение слесарных работ (снятие заусенцев, фасок и т.п.).

ТШ-4.20 комплектуется устройством автоматического отключения двигателя при подъеме защитного экрана.

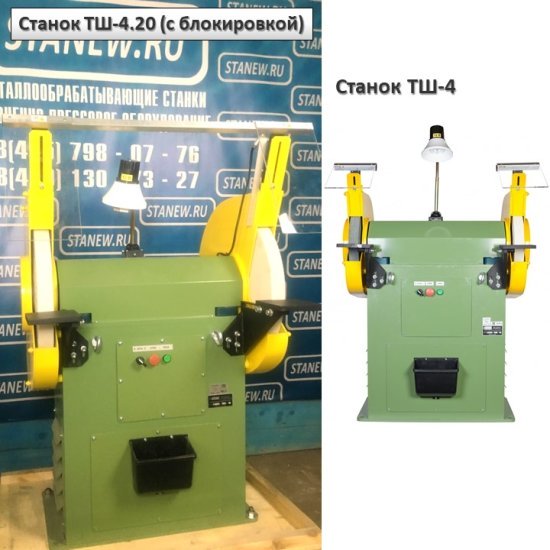

Отличие точильно-шлифовальных станков — модификации с блокировкой ТШ-4.20 от базовой ТШ-4

Дополнительно устанавливается оборудование для улавливания металлических отходов, такое как пылеулавливающие установки. Подробнее вы можете узнать в разделе: Пылеулавливающие установки.

Модельный ряд станков ТШ-4

Станки с ременным приводом и шлифовальным кругом 400х50х203 мм. 7,5 кВт, 1500 об/мин

ТШ-4.10

ТШ-4.20 с доп.блокировкой двигателя

ТШ-4.25 с пылесосом

ТШ-4.35 с пылесосом и блокировкой двигателя

Станки с ременным приводом и шлифовальным кругом 600х50х203 мм. 7,5 кВт, 1000 об/мин

ТШ-4.01 (3К636)

ТШ-4.21 с доп.блокировкой двигателя

ТШ-4.26 с пылесосом

ТШ-4.36 с пылесосом и блокировкой двигателя

Станки с ременным приводом и шлифовальным кругом 600х63х305 мм. 11 кВт, 1000 об/мин

ТШ-4М

ТШ-4М.20 с доп.блокировкой двигателя

ТШ-4М.25 с пылесосом

ТШ-4М.35 с пылесосом и блокировкой двигателя

Комплектность станка ТШ-4.20

Станок поставляется в собранном виде, в специальной упаковке (позволяет обеспечить его транспортировку и длительное хранение).

В комплект и стоимость станка входит:

Станок в сборе (защитный кожух кругов входит в корпус станков);
Шлифовальные круги 2 шт: 400х50х203, 25А F46 К-L٭ 1700 (ГОСТ P52588-2006), 400х50х203, 64C F46 К-L٭ 1700 (ГОСТ P52588-2006);
Ограждение кругов 2 шт., защитные экраны 2шт;
Устройство отключения электродвигателя при поднятии защитного экрана;
Освещение рабочей зоны: светильник местного освещения 1шт;
Вывод для подключения пылеулавливающих устройств D-120 мм 2 шт
Электроуправление: кнопочное, с нулевой защитой.

К станку прилагается техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.

Станки ТШ-4.20 комплектуются устройством отключения электродвигателя при поднятии защитного экрана.

Гарантийный срок оборудования 12 (двенадцать) месяцев со дня пуска в эксплуатацию, но не более 18 (восемнадцати) месяцев с момента продажи.

Указание мер безопасности

Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Требования безопасности труда при эксплуатации станка устанавливаются соответствующими разделами руководства.

Технические характеристики

Расположение двигателя НИЖНЕЕ — вращение от двигателя через клиноременную передачу
Блокировка двигателя/Пылесос Есть/Нет
Наружный диаметр круга, мм 400
Высота круга, мм 50
Посадочный диаметр, мм 203
Диаметр изношенного круга, мм 300
Класс неуравновешенности кл.2 или кл.1
Регулируемые подручники шт. 2
Высота центров кругов от основания, мм 900
Максимальная скорость резания, м/с 30
Частота вращения вала, об/мин 1500*
Мощность, кВт 7.5
Ток питающей сети переменный трехфазный 50 Гц 380 В
Масса нетто, кг 510
Масса брутто, кг 570
Габаритные размеры, мм 1014x676x1301
Габаритные размеры в упаковке, мм 1200x800x1400
Габариты опорной поверхности тумбы, мм 400х810
Межцентровой размер, мм 350х760
Отверстие для крепления станины, мм (4 отв.) ø20
* Указана номинальная синхронная частота вращения асинхронного двигателя. Фактическая асинхронная частота вращения указана на шильдике и в паспорте электродвигателя.
Комплект поставки станок в сборе; шлифовальные круги (400х50х203 2шт., установлены на станке); светильник местного освещения; защитные экраны (2 шт., установлены на станке); устройство отключения электродвигателя при поднятии защитного экрана; техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку
