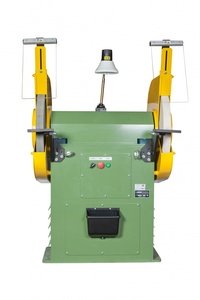

Станок точильно-шлифовальный ТШ-4 исп.01
Станок точильно-шлифовальный ТШ-4 исп.01 Станок точильно-шлифовальный ТШ-4 исп.01 Станок точильно-шлифовальный ТШ-4 исп.01 Станок точильно-шлифовальный ТШ-4 исп.01 Станок точильно-шлифовальный ТШ-4 исп.01 Станок точильно-шлифовальный ТШ-4 исп.01 Станок точильно-шлифовальный ТШ-4 исп.01

Станок точильно-шлифовальный ТШ-4 исп.01

В наличии Артикул: stanew-1682 5.0
от 473 842 руб. 521 226 руб.
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Хабаровску и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Документация
  • Отзывы / Комментарии
  • Описание

    Станок точильно-шлифовальный ТШ-4 исп.01 является самой мощной моделью из точильных станков. На ТШ-4.01 установлен шлифовальный круг 600мм, также станок обладает высокой скоростью резания 32 м/с. Аналог станка 3К636.

    Комплектность станка ТШ-4 исп.01

    Станок поставляется в собранном виде, в специальной упаковке (позволяет обеспечить его транспортировку и длительное хранение)

    В комплект и стоимость станка входит:

    • Станок в сборе
    • Шлифовальные круги 2 шт: 600х50х203, 25А F46 К-L٭ 1700 (ГОСТ P52588-2006), 600х50х203, 64C F46 К-L٭ 1700 (ГОСТ P52588-2006);
    • Ограждение кругов 2 шт., защитные экраны 2шт.;
    • Освещение рабочей зоны: светильник местного освещения 1шт;
    • Вывод для подключения пылеулавливающих устройств D-120 мм 2 шт;
    • Электроуправление: кнопочное, с нулевой защитой.

    К станку прилагается:

    • Руководство по эксплуатации 1экз;
    • Техническая документация на оборудование;
    • Монтажные чертежи оборудования;
    • Заверенная копия сертификата оборудования ГОСТ ISO 9001;
    • Заверенная копия сертификата безопасности
    • Заверенная копия таможенной декларации

    Станки ТШ-4 исп.01 не комплектуются устройством отключения электродвигателя при поднятии защитного экрана, только модификация ТШ-4.21. Гарантийный срок оборудования 12 (двенадцать) месяцев со дня пуска в эксплуатацию, но не более 18 (восемнадцати) месяцев с момента продажи.

    Указание мер безопасности

    Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Требования безопасности труда при эксплуатации станка устанавливаются соответствующими разделами руководства и настоящим разделом.

    Основные технические данные ТШ-4 исп.01

    крепление шлиф. курга тш 4.20

    Устройство и составные части точильно-шлифовального станка ТШ-4 исп.01

    устройство тш 4

    Описание составных частей ТШ-4 исп.01

    1. Станина
    2. Шпиндель
    3. Кожух
    4. Кронштейн
    5. Кронштейн
    6. Подручник
    7. Подручник
    8. Кожух правый
    9. Кожух левый
    10. Крышка правая
    11. Крышка левая
    12. Электрооборудование
    13. Светильник
    14. Защитный экран правый
    15. Защитный экран левый

    Схема электрооборудования точильно шлифовального станка ТШ-4 исп.01

    схема электрооборудование тш 4.20

    Общие сведения точильного станка ТШ-4 исп.01

    На станках установлен электродвигатель М1, работающий в режиме трехфазного включения, вводным автомат QF1, пускатель электромагнитный КМ1, кнопка пуск SA1, кнопка пуск SA1, кнопка стоп SA2. Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к водному выключателю QF1.

    Описание работы в режиме трехфазного включения (рисунок).

    Включением вводного выключателя QF1 подается напряжение на станок. Нажатие кнопки SA1 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя. Остановка электродвигателя производится нажатием на кнопку SA2 «СТОП». При этом происходит отключение магнитного пускателя КМ1. Защита электрооборудования от перегрузки производится электротепловым реле FP1.

    Схема транспортировки станка ТШ-4 исп.01

    транспортировка тш 4.20

    Станок в разрезе

    тш 4.20 в разрезе
