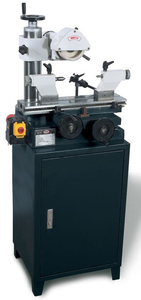

Станок для заточки инструмента ON-800
Станок для заточки инструмента ON-800 Станок для заточки инструмента ON-800 Станок для заточки инструмента ON-800 Станок для заточки инструмента ON-800 Станок для заточки инструмента ON-800

Станок для заточки инструмента ON-800

В наличии 5.0
от 349 000 руб. 383 900 руб.
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Хабаровску и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Отзывы / Комментарии
  • Описание

    Станок ON – 800 Прома предназначен для заточки инструментов, их цилиндрических и торцовых поверхностей (сверла, фрезы, резцы с цилиндрическим и прямоугольным хвостовиком). Модель находит широкое применение в инструментальных и ремонтных мастерских, а также на малых и средних производственных предприятиях

    Станок для заточки инструмента ON-800Основные узлы и детали оборудования

    1. Ручка для зажатия положения заточного круга по высоте.
    2. Маховичёк вертикального перемещения шлифовального диска.
    3. Электродвигатель;
    4. Кожух шлифовального диска.
    5. Ручка зажима угла наклона шлифовального диска;
    6. Ручка зажима перемещения пиноли в опорах центров.
    7. Регулируемая опора инструмента.
    8. Правая и левая опора для затачивания инструмента в центрах.
    9. Ограничители продольного перемещения.
    10. Основание поперечного перемещения стола.
    11. Маховичёк поперечного перемещения стола.
    12. Подставка станка.
    13. Маховичёк продольного перемещения;
    14. Основание станка;
    15. Выключатель.
    16. Стол.
    17. Стойка.
    18. Заточной круг.

    Дополнительная информация

    Регулировка положения шлифовальной головки (см. рис.)

    Ослабьте зажимной ручку (2), установите необходимую высоту шлифовальной головки (3), используя маховичек (6) с лимбом (5) на стойке (4). Здесь же можно отрегулировать наклон заточного круга под разными углами. Ослабив ручку (10) и меняя положение корпуса заточного круга (9) можно обеспечить достаточное пространство в зоне обработки детали и тем самым гарантировать соблюдение условий безопасности работы на станке. Диапазон установки шлифовального круга дает возможность затачивать торцовые поверхности и цилиндрические инструменты, а так же некоторые типы фасонных фрез.

    Для того чтобы быстро установить требуемое положение заточного круга, рекомендуем, прежде всего, установить наклон круга, после этого установить требуемую высоту круга относительно опоры. Дополнительную настройку после пробной шлифовки удобнее всего провести поворотом опоры.

    Станок для заточки инструмента ON-800

    На фото.
    1 – болты зажатия поворота опоры;
    2 – ручка зажатия для положения шлифовальной головки по высоте;
    3 – шлифовальная головка;
    4 – стойка;
    5 – лимб отсчёта регулировки высоты шлифовальной головки.
    6 – маховичёк для перемещения шлифовального круга по высоте;
    7 – место поворота при изменении наклона шлифовальной головки;
    8 – винт крепления защитного кожуха заточного круга;
    9 – защитный кожух;
    10 – ручка крепления наклона шлифовальной головки.

    Перемещение стола

    Перемещение стола обеспечивается вращением маховичков в лицевой части станка, с помощью которых можно установить оптимальное расстояние между заточным кругом и затачиваемым инструментом. Маховичёк (4) обеспечивает поперечное перемещение стола и служит для присадки обрабатываемого инструмента. Маховичёк (1) совместно с рычагом (3) обеспечивают быстрое продольное перемещение стола, движение которого может быть ограничено упорами продольного перемещения. Продольное перемещение используется для отвода инструмента от заточного круга, при переустановке инструмента. С помощью упоров продольного перемещения осуществляют возврат затачиваемого инструмента в первоначальное положение.

    Станок для заточки инструмента ON-800

    На схеме:
    1 – колесо продольного перемещения;
    2 – фиксаторы продольного перемещения;
    3 – рычаг для быстрого перемещения стола;
    4 – колесо поперечного перемещения.
