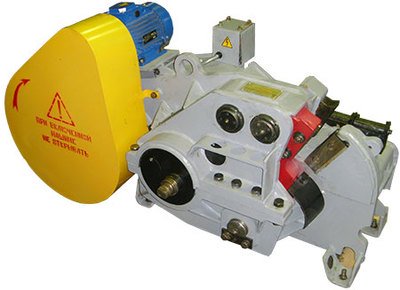

Станок для резки арматуры СМЖ 322, купить в Хабаровске

Станок для резки арматурной стали СМЖ-322 предназначен для резки арматурной стали на заводах железобетонных изделий и строительных площадках.

Конструкция станка обеспечивает:

одиночные резы;
резку проката без остановки движения кулисы;
управление от переносной педали.

Предельные значения шумовых характеристик (уровень звукового давления в октавных полосах частот, уровень звука и эквивалентный уровень звука на рабочем месте в соответствии с требованиями ГОСТ 12.1.003-83).

Комплект поставки станка СМЖ-322:

Станок для резки арматурной стали (с механизмом подпора) 1шт.
Шкаф пульт с электроаппаратурой 1шт.
Педаль включения 1шт.
Паспорт 1шт.

ПРИМЕЧАНИЕ: ЗИП и быстроизнашивающиеся детали поставляются по требованию заказчика за дополнительную плату.

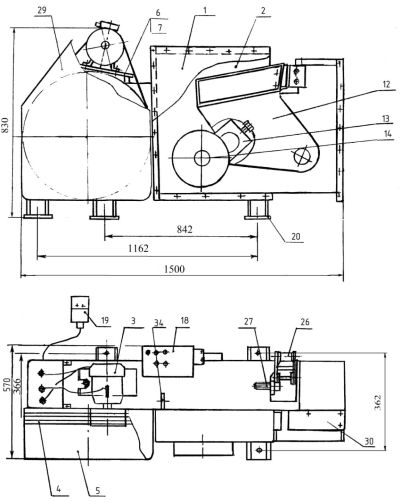

Общий вид станка:

1-крышка; 2-основание станины; 3-электродвигатель; 4-клиноременная передача;

5-маховик; 6-подмоторная плита; 7-натяжной винт; 12-кулиса; 13-шатун; 14-вал эксцентриковый; 18-шкаф-пульт; 19-педаль включения; 20-опора; 26-поддерживающий ролик; 27-регулируемый упор; 29-кожух маховика; 30-козырёк.

Порядок работы.

Уложить несколько прутков на приемный ролик, кнопкой «пуск» включить электродвигатель. Переключатель рода работ установить в положение «Ручн.».

Подать прокат при помощи поддерживающего ролика в зону резки и нажатием кнопки «Резка» на шкаф-пульте или выносной педали произвести резку.

Для осуществления непрерывной резки установить переключатель рода работ в положение «Авт.» и нажатием кнопки «Резки» или выносной педали включить муфту включения. При этом кулиса движется непрерывно.

При работе станка в составе автоматизированной линии включить тумблер «Линия». В этом случае команда на резку может подаваться кнопкой «Пуск», педалью или от конечного выключателя, установленного в линии.

После окончания работы необходимо отключить станок автоматическим выключателем от сети, очистить его от окалины и пыли, произвести осмотр с целью выявления неисправностей.

Технические характеристики

Резка арматуры класса А-III (А400) диаметром, мм 55
Число ходов кулисы, ход/мин 45
Непрерывный ход ножа Есть
Одиночный ход ножа Есть
Педальное управление Есть
Число режущих кромок ножа 4
Размеры ножа, мм 160х50х42,5
Электродвигатель, тип АИР100S2У2
Мощность двигателя, кВт 4
Частота, Гц 50
Напряжение, В 380
Частота вращения, мин 2850
Ремни А-2120вн. ГОСТ 1284.1-80, шт 2
Габаритные размеры (LxBxH), мм 1340х570х980
Габаритные размеры ((LxBxH), мм в упаковке) Станок в сборе / Пульт управления 1340х700х980 / 1000х500х200
Масса, кг 1100
Масса, кг., брутто 1200
Масло, л. 10
Масло индустриальное И-50А ГОСТ 20799-75
Гарантийный срок 1 год
