Комбинированные гидравлические пресс-ножницы HEP-450 являются высокоэффективным современным режущим инструментом, используемым на металлообратывающих производствах различного типа. Данная гидравлическая пресс-гильотина позволяет резать широкий ассортимент металлопроката с непрерывной нагрузкой и малой трудоемкостью для оператора. Для упрощения подрезки проката с большим сечением используется мощный гидравлический привод, обеспечивающий прилагаемое усилие до 45 Тн.
С помощью HEP-450 можно проводить вырубку отверстий практически любой конфигурации, в комплект входит дополнительный пуансон, с помощью которого металлический профиль может быть дополнительно изогнут. Пресс-ножницы позволяют обрабатывать металл и делать вырубку при любой толщине проката. Тонкие листы металла предварительно складываются в пакет.
Основные узлы пресс-гильотины: дыропробивная головка и пуансон с диаметром 22 мм, лезвие для резки фланцев, держатель дыропробивной головки, вырубное лезвие, центральная система смазки. Комплектация станка для пробивания отверстий включает в себя две секции, на одной из них имеется фланец для выбранного пуансона. На втором установлен прижим, который фиксирует заготовку после пробивки. Дополнительная комплектация предусматривает различные типы прижимов в зависимости от типа материала. Стандартный прижим рассчитан на пробивку отверстий в металле с толщиной 6-38 мм.
В HEP-450 имеется матрица, используемая для подрезки прутков с круглым сечением до 30 мм, при квадратном сечении прутка его сечение не должно превышать 25*25 мм. В комплект поставки входит универсальный нож, предназначенный для резки уголка 100*100 мм с толщиной до 10 мм. С помощью дополнительных пуансонов, которые могут быть поставлены под отдельный заказ, с помощью HEP-450 можно резать практически все известные виды профилей – Т-образные, П-образные, V-образные и Н-образные.
HEP-450 широко используется для резки металлических пластин 200*15 мм и 300*12 мм. В комплект поставки включен инструмент, позволяющий резать листы металла под углом. Также с помощью станка можно проводить вырубку кромок заданной конфигурации.
Габариты 1430х960х1630 мм. Вес 1180 кг.

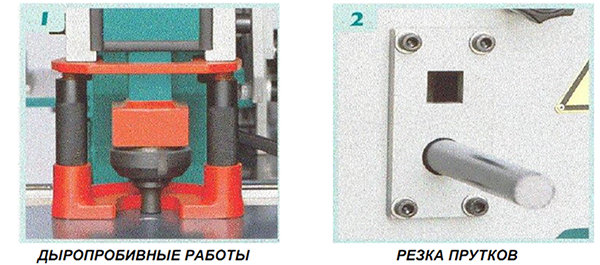

1.Пробойник для отверстий.

Все пробивные операции осуществляются при помощи гидравлического силового агрегата, что позволяет использовать пресс-ножницы НЕР-450 с высокой эффективностью при низком уровне шума. Вырубку отверстий можно производить как в толстом материале, так и в тонком, сложенном в пакет. Стол для этой операции состоит из двух секций. На первой из них установлен фланец для пуансона, а на второй – прижим, который служит для удержания материала после пробивки отверстия. Для разных материалов используются различные прижимы. В комплект входит стандартный прижим для обработки материала толщиной от 6 до 38 мм.

2.Матрица для резки прутков.

Данный узел станка используется для резки круглых прутков диаметром 30 мм или квадратных прутков сечением 25х25 мм.

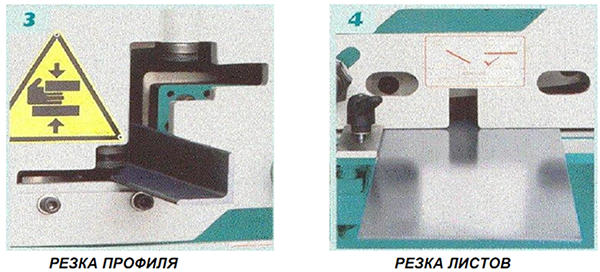

3.Ножи для резки профиля.

Используются для резки любых уголков размером до 100х100 и толщиной до 10 мм. С помощью специальных пуансонов, поставляемых отдельно, можно резать Т-образные, Н-образные и П-образные профили.

4.Ножницы для резки листов.

С помощью этого узла станка можно резать пластины размером до 200х15мм или 300х12мм. В комплект входит прижим для материала при резке, которую можно осуществлять и под углом.

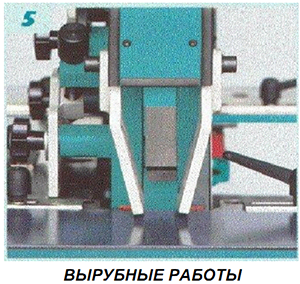

5.Вырубной штамп.

Используется практически для всех вырубных работ, включая V-образный профиль, вырубку кромок и отверстий.

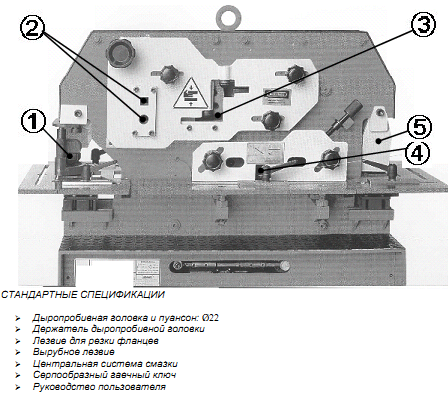

Основные узлы и детали оборудования
