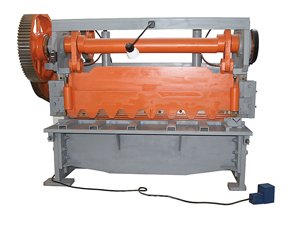

Ножницы гильотинные НГ13

Гильотинные ножницы НГ13 впервые начали выпускаться с 1983 года. Применяется оборудование для резки листового и профильного металла, а также для рубки прутов и уголков (временное сопротивление металла составляет 500 МПа). Кривошипная гильотина НГ13 может использоваться, как в мелких мастерских, так и на крупных промышленных предприятиях. Устанавливать оборудование необходимо в закрытых помещениях или на крытых площадках, где уровень влажности не превышает 80%, а температуры находится в пределах от +5 до +35 градусов.

Технические особенности

Рассмотрим строение гильотины НГ13:

Данная модель резака выполнена с верхним приводом, который установлен в металлический защитный кожух.
С целью проведения продольной и поперечной резки металла, оборудование оснащено наклонными ножами.
Станина сварной конструкции состоит из двух стоек, которые соединены между собой швеллерами. На две стойки крепится рабочая поверхность с боковым и передним упором и плотно закрепленным режущим инструментом.
Ножевая балка сварной конструкции Г-образной формы усилена ребрами жесткости.
Управление станком НГ13 производится с помощью рукояток и кнопочной станции (пульта).
В конструкцию гильотины встроены специальные уравновешиватели, что компенсируют вес ножевой балки и значительно снижают динамические нагрузки в процессе работы.
Задний упор, что смонтирован с тыльной стороны ножевой балки, используется оператором с целью проведения мерной резки.
С целью осуществления точного реза, станок оснащен местным освещением, что позволяет точно фиксировать линию рубки металла.
Длина режущей оснастки достигает одного метра.

Для произведения резки, оператору следует зафиксировать металлическую заготовку на рабочей поверхности с помощью гидравлических прижимов. Это позволит исключить движение металла во время резки, что минимизирует появление брака и зазубрин. Процесс реза производится с помощью пересечения верхних и нижних ножей.

Преимущества

Приобретая гильотинные ножницы НГ13, будьте уверены, что это надежное и долговечное оборудование, которое прекрасно зарекомендовало себя в машиностроительной и строительной отрасли народного хозяйства. Несмотря на высокие нагрузки, которые возникают при рабочем процессе, сварной корпус гильотины, имеющий большую жесткость и прочность, что позволяет снизить уровень вибрации во время работы.

На современном рынке станкостроения представлена модификация гильотины НГ13 - станок НГ13-01. Отличается более новая модель встроенной системой подачи смазочно-охлаждающей жидкости автоматического типа. Эта функция значительно увеличивается срок службы оборудования и рабочей оснастки. В среднем срок эксплуатации станка при условии ежедневного использования и регулярного обслуживания составляет до 10 лет.

Обратите внимание! Угол резки ножами не может изменяться. При этом он остается равным изначально установленному показателю, вне зависимости от того, какой тип листового металла обрабатывается.

Конструкцию гильотины можно усовершенствовать рольгангами для подачи длинных листовых заготовок в зону реза. На сегодня отечественное оборудование считается широко распространенным и наиболее продаваемым за счет простого проведения пуско-наладочных работ и качественного выполнения резки разных типов листовых заготовок.

Комплект поставки

Обозначение, государственный стандарт	Наименование	Количество	Примечание
НГ13М	Ножницы в сборе	1
	Упаковка (частичная)	1
Техническая документация
НГ13.00.001 ПС	Паспорт	1
НГ13.00.001 РЭ	Руководство по эксплуатации	1

Гарантийный срок 12 месяцев при односменном режиме работы, 250 дней в году, продолжительность смены 8 часов, продолжительность гарантийной наработки 2000 часов, при условии соблюдения правил хранения, транспортировки, монтажа и эксплуатации в соответствии с ГОСТ 22352-77. При многосменном режиме работы гарантийный срок уменьшается пропорционально продолжительности наработки.

Начало гарантийного срока исчисляется в соответствии с договором.

Указанный гарантийный срок не распространяется на замену и ремонт деталей и узлов машины, срок службы которых менее гарантийного срока службы самих машин, например манжеты и другие заменяемые по списку быстроизнашивающиеся детали, согласно ГОСТ 7600-90.

Указанный гарантийный срок не распространяется на комплектующие изделия машины, на которые гарантийный срок предусмотрен соответствующими стандартами и техническими условиями.

4. Состав ножниц

4.1. Общий вид с обозначением составных частей ножниц (рис.1).

4.2. Перечень составных частей ножниц (таблица 1).

Перечень составных частей ножниц
Поз.	Наименование	Обозначение	Примечание
1	Станина	НГ13.11.001
2	Ножевая балка	НГ13.31.001
3	Прижимная балка	НГ13.31.001
4	Привод	НГ13.21.001
5	Валы приводные	НГ13.22.001
6	Муфта-включения	НГ13.23.001
7	Задний упор	НГ13.33.001
8	Уравновешиватель	НГ13.34.001
9	Тормоз	НГ13.41.001
10	Ограждение	НГ13.71.001
11	Электромагнитное управление муфтой	НГ13.42.001
12	Система смазки	Литол
13	Решетка защитная	НГ13.72.001
14	Электродвигатель	АИР160М4У1
Перечень органов управления
I		Пульт управления
II		Автомат вводной
III		Педаль электрическая ножная

Схема кинематическая принципиальная
