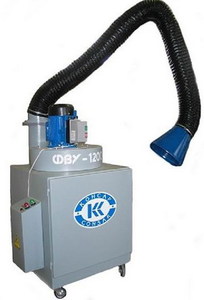

Фильтровентиляционная установка ФВУ-1200, купить в Хабаровске

Установка ФВУ-1200 предназначена для удаления и очистки воздуха от сварочного аэрозоля, газов и мелкодисперсных аэрозолях, выделяющихся при различных технологических процессах. В установке ФВУ-1200 использован принцип осаждения аэрозолей на электростатическом фильтре, что позволяет достигать высокой степени очистки воздуха и возвращать его в рабочее помещение.

Данного товара нет в наличии. Рекомендуемый аналог установки: ФВУ-1200-ФК17-109 с ПВУ.

Принцип работы ФВУ-1200

В фильтровентиляционной установке ФВУ-1200 использована трехступенчатая система очистки загрязненного воздуха. Загрязненный воздух, пройдя через систему фильтров:
1 -я ступень – фильтр грубой очистки;
2 -я ступень – электростатический фильтр;
3 –я ступень – химический фильтр.
Химический фильтр производит очистку воздуха от газов CO, NOX,HF, О3.

Конструкция ФВУ-1200

Конструктивно (Рис.2) фильтровентиляционная установка ФВУ-1200 состоит из воздуховода, закрепленного на поворотном узле, вентилятора, фильтра грубой очистки, электростатического фильтра, выполненных в едином корпусе. Воздуховод закреплен на шарнирно-поворотном механизме и вращается вокруг своей оси на 360°, что позволяет зафиксировать воздухозаборную воронку в любом пространственном положении обслуживаемой зоны. Радиус действия поворотного устройства 2 м.
Установка ФВУ-1200 оборудована автоматической системой контроля запыленности электростата с подачей светового сигнала.
Отличительной особенностью конструкции установки ФВУ-1200 является возможность очистки электростатического фильтра «в сухую».
Установка ФВУ-1200 является передвижной установкой и предназначена для обслуживания нестационарных источников пылевыделения. Установка выпускается в двух исполнениях:
1. Передвижной вариант на колесах.
2. Настенный вариант для размещения на стене или около поворотной консоли.

Комплектация ФВУ-1200

Комплектация	ФВУ-1200
Фильтр грубой очистки	1
Электростатический фильтр	1
Химический фильтр	1
Вентилятор	1
Поворотное устройство, L= 2 м	1

Конструкция, состав и принцип работы ФВУ-1200

Конструкция, состав и принцип работы ФВУ-1200

Рисунок 1. Конструкция и состав.

1. Блок фильтров. 2. Блок питания и автоматического управлпния. 3. Фильтры предварительной очистки. 4. Электрофильтры. 5. Адсорбирующие угольные фильтры. 6. Труба. 7. Вентилятор. 8. Пусковая аппаратура. 9. Поворотное вытяжное устройство. 10. Патрубок нагнетательного отверстия. 11. Патрубок всасывающего отверстия.

Габаритные и присоединительные размеры ФВУ-1200

Рисунок 2. Габаритные и присоединительные размеры ФВУ-1200

Зона обслуживания ФВУ-1200

Рисунок 3. Зона обслуживания ФВУ-1200
